Neue Claas Vierkreiselschwader mit 9,30 bis 15m Arbeitsbreite

Claas gehört zu den weltweit führenden Anbietern von Kreiselschwadern. Mit vier neuen, modernen Vierkreiselschwadern wird das Portfolio nun verjüngt.

PR_LT_Claas Vierkreiseschwader

Publiziert am

Die Modelle wurden von Grund auf neu konstruiert und bieten zahlreiche innovative Merkmale und einzigartige Funktionen, die Anwendern die Arbeit erleichtern und eine hochwertige Futterqualität bei hoher Schlagkraft gewährleisten.

Die neue Liner Vierkreiselschwader von Claas im Überblick

Liner

Arbeitsbreite

Kreiseldurchmesser

Zinkenträger pro Kreisel

Liner 4900 Business

10,10 – 15,00 m

3800 mm

14

Liner 4800 Business

9,30 – 13,60 m

3500 mm

12

Liner 4800 Trend

9,30 – 13,60 m

3500 mm

12

Liner 4700 Trend

9,30 – 12,70 m

3300 mm

12



Robuster Hauptraumen, innenverlegte Leitungen, patentierte Teleskopausleger

Das Rückgrat der neuen Liner Modelle ist der innovative Hauptrahmen aus hochfestem Stahl, dessen Geometrie der von Teleskopkranen ähnelt. Durch den enormen Querschnitt sorgt die Konstruktion in Verbindung mit dem Trapezprofil für eine ausgeglichene Kraftaufnahme, die eine extreme und in ausgiebigen Langzeit-Prüfstandstests erprobte Stabilität garantiert. Im Inneren findet man gut geschützt Steuerblock, Elektronikmodul und Hydraulikventile.

Alle vier Kreisel werden mechanisch und somit effizient und direkt per Zapfwelle angetrieben. Dies ermöglicht bis zu 50% höhere Rechkräfte im Vergleich zu hydraulischen Antrieben. Alle Kreisel sind einzeln mit Reibkupplungen gegen Überlast abgesichert, die anders als Nockenschaltkupplungen sanfter ansprechen und auch bei auftretenden Lastspitzen ein kontinuierliches Non-Stop-Arbeiten ermöglichen. In den zwei Y-Verteilergetrieben am Hauptrahmen wird die Wellendrehzahl von 540 U/min auf 350 U/min reduziert, was den Antriebsstrang schont. Der Freilauf der Gelenkwelle ist direkt im Y-Getriebe positioniert, in Transportstellung können die Kreisel daher frei bewegt werden.

Neue kardanische Aufhängung für einzigartige Bodenanpassung

Alle vier Kreisel der neuen Liner Vierkreiselschwader sind kardanisch aufgehängt und können sich dreidimensional bewegen. Die Neukonstruktion der Kardanik ermöglich dabei grösstmögliche Freiheitsgrade. Die patentierte Grass Care Kreiselführung mit Doppelfeder sorgt für ruhige Kreiselbewegungen auch bei hohen Fahrgeschwindigkeiten. In Kombination mit der Aufhängung werden dadurch nur 20 Prozent des Gewichts auf die vorderen Kreiselräder gebracht. Dies ermöglicht eine optimale Anpassung des Kreisels an die Bodenkontur. Beim Absenken der Ausleger setzen die Kreisel mit den hinteren Rädern zuerst auf – der sogenannte Jet-Effekt -, wodurch Beschädigungen der Grasnarbe ausgeschlossen werden können. Sowohl in Business wie auch in Trend Ausstattung können die vorderen und hinteren Kreisel nacheinander per Folgesteuerung ausgehoben und abgesenkt werden. Die Business Modelle verfügen zudem über eine programmierbare Einzelaushebung der Kreisel.

Kompakt im Transport

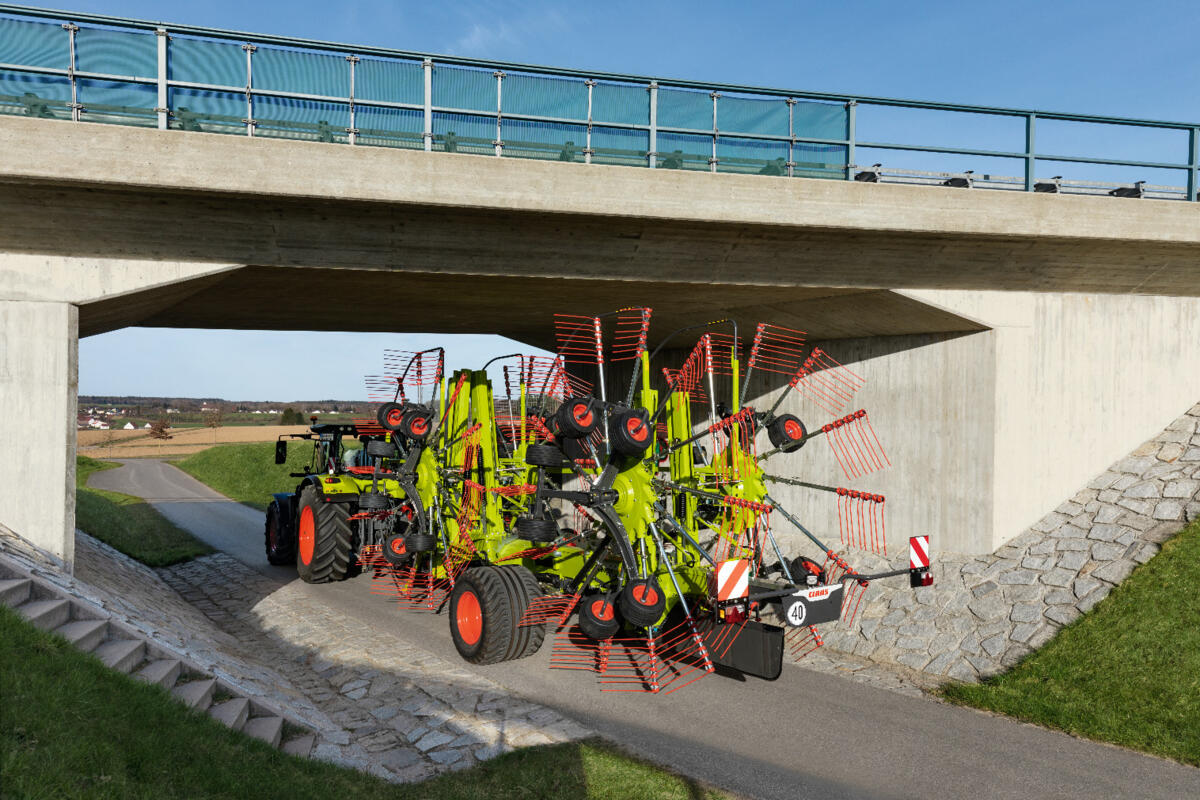

Für den Strassentransport werden die Teleskopausleger voll eingefahren und über 90° zum Hauptrahmen hin eingeklappt. Nach hydraulischem Absenken des Hauptfahrwerks werden 4,0m Transporthöhe eingehalten, ohne dass Zinkenträger demontiert werden müssen. Das senkt die Rüstzeiten, da Zusammenklappen in Transportstellung und Ausklappen in Arbeitsstellung jeweils in wenigen Sekunden und ohne Absteigen vom Traktor erledigt sind. Für einen ruhigen Transport wird die Kardanik der vorderen Kreisel in Transportstellung automatisch mechanisch arretiert. Die Ausleger besitzen eine automatische Transportverriegelung, die Entriegelung erfolgt bei den Business Modellen hydraulisch. Grosse Hauptfahrwerksreifen mit bis zu 1240mm Durchmesser sorgen für sicheren Transport auf Strassen und Feldwegen mit bis zu 40 km/h, und für bodenschonendes Drehen am Vorgewende. Auch mit der grössten auf dem Markt verfügbaren Hauptfahrwerksbereifung der Dimension 800/35 R22.5 bleiben die neuen Liner Vierkreiselschwader unter 3,0m Transportbreite.

Der neue 2-Punkt-Anbaubügel mit 80° maximalem Einschlagwinkel erlaubt enge Wendemanöver. Die hinteren Beleuchtungsträger lassen sich für Einstellarbeiten oder zum passieren enger Feldeinfahrten nach innen schwenken.

Bedienung für Business erweitert

Die Bedienung der Trend Modelle erfolgt konventionell und direkt über die Traktor-Steuergeräte bzw. optional über die Plus Bedienung mit Cemis 10 Bedieneinheit mit sechs hintergrundbeleuchteten Hardkeys für die Vorwahlbedienung. In Kombination mit dem Traktor-Sequenzmanagement und elektrohydraulischen Steuergeräten kann dabei die Intelligenz des Traktors für die Automatisierung von Funktionen genutzt werden.

Der Liner 4800 Business und das Topmodell Liner 4900 Business mit serienmässiger Load-Sensing-Hydraulik werden wahlweise per Isobus-Universalterminal oder Traktor-Isobus-Terminal, das Cemis 700 Isobus-Terminal oder das neue Cemis 100 bedient. Am Cemis 100 stehen dem Bediener 10 hintergrundbeleuchtete Hardkeys und ein einfarbiges Display für die Bedienung einzelner Funktionen und die Überwachung zur Verfügung. Die Umstellung zwischen offenem und geschlossenem Hydraulikkreislauf erfolgt bei den Business Modellen per Rändelschraube auf dem Hydraulikblock.

Ein halbautomatischer Stützfuss und die Parkhalterung inklusive farblicher Zuordnung der Hydraulikschläuche erleichtern das An- und Abbauen der neuen Liner Vierkreiselschwader.

Quelle: Claas
